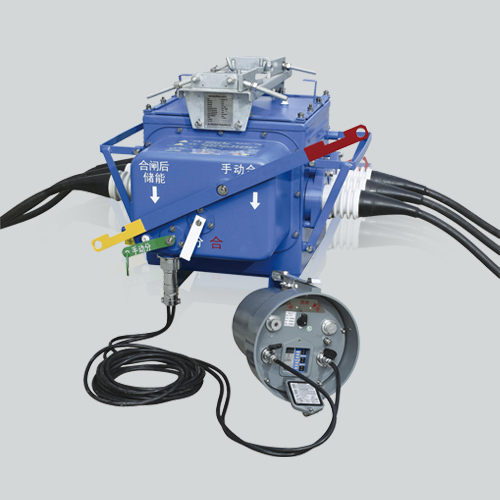

SCHVB28-12W/Z(FFK)型用户分界真空负荷开关(简称分界开关)使用于户外柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12技术，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。
本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。
SCHVB28-12W/Z型分界真空负荷开关(FZW28-12开关本体与FDR-01控制器)具备故障检测功能，保护控制功能和通讯功能，安装于10kV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10kV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。
主要技术参数
| 序 号 No. | 名 称 Name | 数 据 Data | |
| 1 | 操作方法 Method of operation | 手动或自动 (电磁 ) Manual or automatic (electromagnetic) | |
| 2 | 额定值 Rated value | 额定电压 Rated voltage | 12kV |
| 额定电流 Rated current | 630A | ||
| 额定短时耐受电流 (4S) Rated short-time withstand current (4S) | 12.5 16 20 | ||
| 额定关合短路电流 (峰值 ) Rated closing short-circuit current (peak) | 31.5 40 50 | ||
| 额定频率 Rated frequency | 50Hz | ||
| 操作电压 Operating voltage | AC220V(80%~110%) | ||
| 3 | 工频耐压 (1min) Power frequency withstand voltage (1min) | 对地 On the ground | 42kV |
| 相间 Alternate with | 42kV | ||
| 断口 Fracture | 48kV | ||
| 二次对地 Two of | 2kV | ||
| 4 | 冲击耐压 (峰值 ) Impulse withstand voltage (peak) | 对地 On the ground | 75kV |
| 相间 Alternate with | 75kV | ||
| 断口 Fracture | 84kV | ||
| 5 | 净重 Net weight | 185kg | |
| 6 | SF6气体额定表压 SF6 gas rated pressure | 0表压浓度为 93%以上 0 psig concentration was above 93% | |
| 7 | 操作手柄手动力的测定 Operating handle power determination | 100~400N | |
| 8 | 主回路电阻 Main loop resistance | ≤ 500μΩ | |
| 9 | (一 )合闸操作 (one) closing operation | 184~220V |
1 合闸时间 120~180ms(220V) 400ms以下 (184V) 2 弹跳时间不大于 10 ms 3 吸合电流 (峰值 )17A以下 4 保持电流不大于 0.45A 1 time off 120~180 ms (220 V) 400 ms the following (184 V) 2 bounce time is not over 10 ms 3 absorb and current (peak) and A following 4 maintain current is not more than 0.45 A |
| 最低合闸电压 The minimum switching voltage | 120~160V | ||
| (二 )分闸操作 (two) tripping operation | 184~220V |
1 分闸时间 1.5s以下 2 不同期时间 30ms以下 1 time gate The following 1.5s 2 different period of time under 30ms | |
| 最低保持吸合电压 Minimum maintain suck and voltage | 65~85V | ||
| 10 | 隔离断口与真空弧室合分操作时间差Isolating fracture and the vacuum arc-extinguishing chamber and operation time difference | 10±2 ms | |
| 11 | 气密试验 (检漏 )Tightness test (leak) | 0.2 Mpa表压无漏气 0.2 Mpa gauge without gas leakAge | |
| 12 | 真空灭弧室触头开距 Vacuum interrupter contact distance | 7~9 mm | |
| 13 | 真空灭弧室触头超距 Vacuum interrupters contact distance | 3~3.5 mm | |
| 14 | 隔离断口开距 Isolating distance | 25~30 mm | |
| 15 | 隔离断口超距 Isolating distance | 6~13 mm | |
