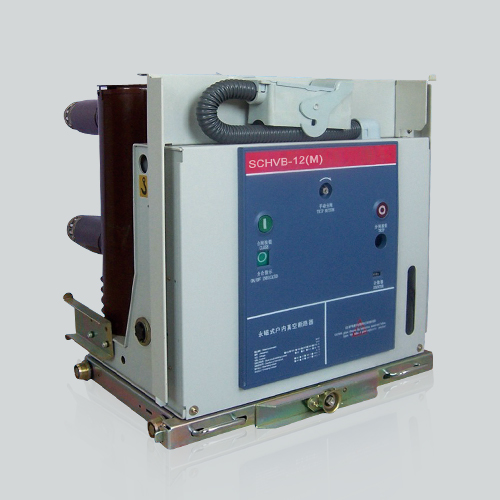

SCHVB-12(M)永磁式户内交流高压真空断路器更多资料

SCHVB-12(M)户内交流高压真空断路器是三相交流50Hz,额定电压为12kV的户内开关设备。配装我公司自行研发的永磁操动机构，供工矿企业、发电厂及变电站作为电气设施的控制和保护之用。该产品具有安全、高可靠、寿命长等特点，特别适用于频繁操作、多次开断短路电流等条件恶劣的场所。

断路器的主要技术参数The main technical parameters of

序号 No. 项目 Item 单位 Unit 数值 Number of values
1 额定电压 Rated voltage kV 12
2 额定绝缘水平 Rated insulation level 1min工频耐压 frequency 42(相间、对地 )/48(断口 )有效值
雷电冲击耐压 (全波 ) Lightning shock compression (wave) 75(相间、对地 )/85(断口 )峰值
3 额定电流 Rated current A 630-1250 1250-3150 1250-4000*
4 额定短路开断电流 Rated short-circuit breaking current kA 20/25 31.5 40
5 额定短路关合电流 (峰值 )Rated short-circuit current (peak) 50/63 80 100
6 额定动稳定电流 (峰值 )Rated dynamic current ( peak ) 50/63 80 100
7 额定热稳定电流 (有效值 )Rated thermal current ( rms ) 20/25 31.5 40
8 额定短路开断电流次数 Rated short-circuit breaking current times 次 100 50 30
9 额定热稳定时间 Rated thermal stabilization time s 4
10 额定操作顺序 Rated operating sequence   分 -0.3s-合分 180s-合分 分 -180s合分 -180s合分
11 机械寿命 Mechanical life 次 50000 30000 **
12 永磁机构及传动部分机械寿命 Magnetic actuator and transmission parts mechanical life 次 100000
13 额定单个电容组开断电流 Rated single capacitor bank breaking current A 630
14 额定电容器组开断电流 400
15 额定开断电流 kA 12.6 16



断路器的主要机械参数The main mechanical parameters of the circuit breaker

序 号 No. 参数名称 Parameter name 单 位 Unit 数 值 Number of values
1 触头开距 Contact opening distance mm 11±1 *
2 接触行程 Contact itinerary 3.5±0.5
3 三相合闸局期性 Three-phase closing Bureau of sexual ms ≤2
4 合闸触头弹跳时间 Closing contact bounce time ≤2 ≤ 3(40kA)
5 相间中心距 White center distance mm 210±2/275±2
6 合闸触头压力 Closing contact pressure N 20kA 2000±200 25kA 2400±200 31.5kA 3100±200 40kA 4700±300
7 主导电回路电阻 Resistance of main circuit UΩ 60 45 30
8 平均分闸速度 Average opening speed m/s 0.9~1.3
9 平均合闸速度 Average closing speed 0.5~0.9 0.6~1.0
10 分闸时间 Sub-gate Time ms 30~60
11 合闸时间 Closing time 50~100
12 动、静触头累积允许磨损厚度 Dynamic and static contact cumulativepermissible wear thickness mm 3
