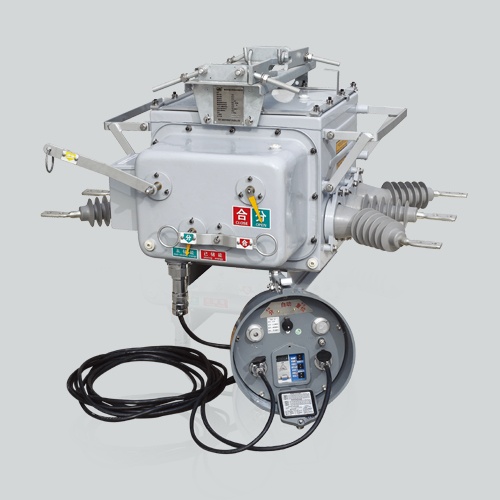

SCHVB20-12W/Z型户外智能分界真空断路器(看门狗)(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质，箱体采用引进日本东芝公司VSP5的气体密封、防爆、绝缘结构技术，进出线导管也进行了密封性能改进，整体密封性能优良，内部充装的SF6气体不泄漏，不受外界环境影响。其弹簧操作机构进行了小型化设计和可靠性和稳定性优化，采用直动链条传动和多级脱扣系统，动作可靠性和稳定性比国内传统机构具有显著提高。主回路的轴与套之间的接触采用了内收外张式表链结构，其接触电阻小，温升低。所以，SCHVB20-12W/Z型户外智能分界真空断路器是一种免维护产品，是柱上断路器中的佳品。
SCHVB20-12W/Z型户外智能分界真空断路器符合国标GB1984《高压交流断路器》及GB/T11022《高压开关设备及控制设备标准的共用技术要求》和相关的IEC标准。具有过流保护、接地保护、重合闸功能。通过航插与控制器相连具备：故障自动切除单相接地故障、自动断开相间短路故障、快速定位故障点、事件记录等自动化功能。优良的电气和机构性能，使SCHVB20-12W/Z型户外智能分界真空断路器得到广泛的应用。主要用于开断，关合10kV电力系统的负荷电流及短路电流，适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于电网频繁操作的场合。本产品与控制器配套，作为分界断路器用于电力公司与用户分界第一断路器，具有全面的保护性能、优良的重合器功能，满足配电自动化系统要求。
断路器的主要技术参数The main technical parameters of
| 序号 No. | 项目 Item | 单位 Unit | 数值 Number of values | ||
| 1 | 额定电压 Rated voltage | kV | 12 | ||
| 2 | 额定电流 Rated current | A | 630、1250 | ||
| 3 | 额定频率 Rated frequency | Hz | 50 | ||
| 4 | 工频耐压 (1min) Power frequency withstand voltage (1min) | 干试 (相间、对地 /断口 ) Dry test ( white/fracture ) | kV | 42/48 | |
| 湿试 (对地、外绝缘 ) Wet again(on the ground outside the insulation) | 34 | ||||
| 5 | 雷电冲击耐受电流 (峰值 )(相间、对地 /断口 ) Lightning impulse withstand current (peak)(white/fracture) | kV | 75/85 | ||
| 6 | 额定短路开断电流 Rated short-circuit breaking current | kA | 20 | 25 | |
| 7 | 额定短路关合电流 (峰值 )Rated short-circuit current (peak) | kA | 50 | 63 | |
| 8 | 额定峰值耐受电流 Rated peak withstand current | kA | 50 | 63 | |
| 9 | 4S短时耐受电流 4S short-time withstand curren | kA | 20 | 25 | |
| 10 | 额定操作循环 Rated operating cycle | 分 - 0.3s -合分 -180s -合分 Sub-0.3s-Hop sub-180s-Hop sub- | |||
| 11 | 额定短路电流开断次数 Rated short-circuit current breaking time | 次 Times | 30 | ||
| 12 | 机械寿命 Mechanical life | 次 Times | 10000 | ||
| 13 | 二次回路 1min工频耐压 Secondary circuit 1min power frequency withstand voltage | kV | 2 | ||
断路器的主要机械参数The main mechanical parameters of the circuit breaker
| 序 号 No. | 参数名称 Parameter name | 单位 Unit | 数 值 Number of values |
| 1 | 触头开距 Contact opens the distance | mm | 9±0.5 |
| 2 | 触头超行程 Contact ultra-travel | mm | 3±0.5 |
| 3 | 分闸速度 Opening speed | m/s | 1.2±0.2 |
| 4 | 合闸速度 Closing speed | m/s | 0.6±0.2 |
| 5 | 触头合闸弹跳时间 Contact closing bounce time | ms | ≤2 |
| 6 | 箱体内相间中心距离 Cabinets and white center distance | mm | 135±1.5 |
| 7 | 箱体外相间中心距离 Box outside the white center distance | 240±2 | |
| 8 | 三相分合闸不同期性 Three-phase of opening and closing of | ms | ≤2 |
| 9 | 各相导电回路电阻 Each phase conductive loop resistance | μΩ | ≤ 200 |
| 10 | SF6气体额定压力 (表压 )SF6 gas rated pressure (gauge pressure) | MPa | 0 |
| 11 | 重量 Weight | kg | 140 |
