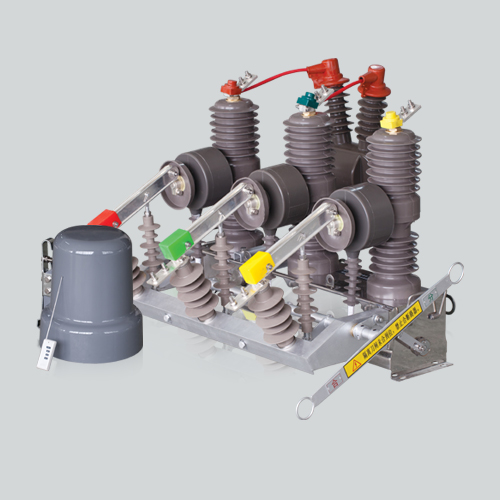

12kV架空配电线路T接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时，将会造成变电站出线开关跳闸。如果故障性质是永久性的，变电站重合将不成功，则一个中压用户界内的局部事故将使整条12kV配电线路停电。如若在T接处或用户端(责任分界点)安装一台户外分界断路器，经过判断确认用户界内发生故障(过流、短路、单相接地等故障)，自动将故障隔离，则可以确保非故障区用户正常用电。SCHVB32-12W/F户外分界断路器在12kV馈电架空线路上的应用可避免无故障线路的连带性事故停电、缩小故障停电范围、缩短用户停电时间、保护主网的安全运行。并具备故障检测功能，保护控制功能和通讯功能，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于12kV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。
断路器的主要机械参数The main mechanical parameters of the circuit breaker
| 序 号 No. | 参数名称 Parameter name | 单 位 Unit | 数 值 Number of values |
| 1 | 触头开距 Contact opens the distance | mm | 9±1 |
| 2 | 触头超行程 Contact ultra- travel | mm | 2.5±1 |
| 3 | 分闸速度 Opening speed | m/s | 1.1±0.3 |
| 4 | 合闸速度 Closing speed | m/s | 0.6±0.2 |
| 5 | 触头合闸弹跳时间 Contact closing bounce time | ms | ≤2 |
| 6 | 相间中心距离 White center distance | mm | 340±2 |
| 7 | 三相分合闸不同期性 Three-phase of opening and closing of | ms | ≤2 |
| 8 | 各相导电回路电阻 Each phase conductive loop resistance | μΩ | <80(带隔离刀 150) < 80 (with isolation knife 150) |
| 9 | 重量 Weight | kg | 约 70 About70 |
断路器的主要技术参数The main technical parameters of
| 序号 No. | 项目 Item | 单位 Unit | 数值 Number of values | ||
| 1 | 额定电压 Rated voltage | kV | 12 | ||
| 2 | 额定电流 Rated current | A | 630、1250 | ||
| 3 | 额定频率 Rated frequency | Hz | 50 | ||
| 4 | 工频耐压 (1min) Power frequency withstand voltage (1min) | 干试 (相间、对地 /断口 ) Dry test ( white/ fracture ) | kV | 42/48 | |
| 湿试 (对地、外绝缘 ) Wet again(on the ground outside the insulation) | 34 | ||||
| 5 | 雷电冲击耐受电流 (峰值 )(相间、对地 /断口 ) Lightning impulse withstand current (peak) ( white/fracture ) | kV | 75/85 | ||
| 6 | 额定短路开断电流 Rated short-circuit breaking current | kA | 20 | 25 | |
| 7 | 额定短路关合电流 (峰值 )Rated short-circuit current (peak) | kA | 50 | 63 | |
| 8 | 额定峰值耐受电流 Rated peak withstand current | kA | 50 | 63 | |
| 9 | 4S短时耐受电流 4S short-time withstand curren | kA | 20 | 25 | |
| 10 | 额定操作循环 Rated operating cycle | 分 - 0.3s -合分 -180s -合分 Sub-0.3s-Hop sub-180s-Hop sub- | |||
| 11 | 额定短路电流开断次数 Rated short-circuit current breaking time | 次 Times | 30 | ||
| 12 | 机械寿命 Mechanical life | 次 Times | 10000 | ||
| 13 | 二次回路 1min工频耐压 Secondary circuit 1min power frequency withstand voltage | kV | 2 | ||
