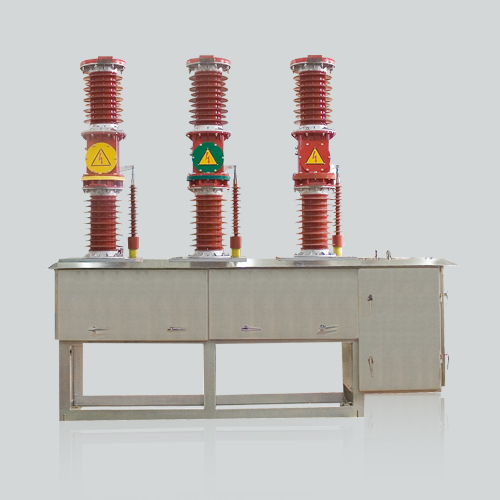

SCHVB7-40.5W型户外高压真空断路器(以下简称断路器)是三相交流50Hz，适用于额定电压为40.5kV的户外高压开关设备。断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6~40.5kV户外交流高压真空断路器》和相关的IEC标准。可供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。断路器具有多次开断和快速重合闸的能力。
断路器的主要技术参数The main technical parameters of
| 序 号 No. | 项 目 Item | 单 位 Unit | 数 值 Number of values | |
| 1 | 额定电压 Rated voltage | kV | 40.5 | |
| 2 | 额定电流 Rated current | A | 1250/1600/2000 | |
| 3 | 额定频率 Rated frequency | Hz | 50 | |
| 4 | 工频耐压 (1min) Power frequency withstand voltage (1min) | 干试 (相间、对地 /断口 ) Dry test ( white/ fracture ) | kV | 95 |
| 湿试 (对地、外绝缘 ) Wet again(on the ground outside the insulation) | 80 | |||
| 5 | 雷电冲击耐受电流 (峰值 )(相间、对地 /断口 ) Lightning impulse withstand current (peak) ( white/fracture ) | kV | 185 | |
| 6 | 额定短路开断电流 Rated short-circuit breaking current | kA | 20/25/31.5 | |
| 7 | 额定短路关合电流 (峰值 )Rated short-circuit current (peak) | kA | 50/63/80 | |
断路器的主要机械参数The main mechanical parameters of the circuit breaker
| 序 号 No. | 项 目 Item | 单 位 Unit | 数 值 Number of values |
| 8 | 额定峰值耐受电流 Rated peak withstand current | kA | 50/63/80 |
| 9 | 4S短时耐受电流 4S short-time withstand curren | kA | 20/25/31.5 |
| 10 | 额定操作循环 Rated operating cycle | 分 - 0.3s -合分 -180s -合分 Sub-0.3s-Hop sub-180s-Hop sub- | |
| 11 | 额定短路电流开断次数 Rated short-circuit current breaking time | 次 Times | 20 |
| 12 | 机械寿命 Mechanical life | 次 Times | 10000 |
| 13 | 二次回路 1min工频耐压 Secondary circuit 1min power frequency withstand voltage | kV | 2 |
断路器的主要机械参数The main mechanical parameters of the circuit breaker
| 序 号 No. | 参数名称 Parameter name | 单 位 Unit | 数 值 Number of values |
| 1 | 触头开距 Contact opens the distance | mm | 22±2 |
| 2 | 触头超行程 Contact ultra- travel | mm | 4±1 |
| 3 | 分闸速度 Opening speed | m/s | 1.5±0.2 |
| 4 | 合闸速度 Closing speed | m/s | 0.7±0.2 |
| 5 | 触头合闸弹跳时间 Contact closing bounce time | ms | ≤5 |
| 6 | 相间中心距离 White center distance | mm | 710±10 |
| 7 | 三相分合闸不同期性 Three-phase of opening and closing of | ms | ≤2 |
| 8 | 各相导电回路电阻 Each phase conductive loop resistance | μΩ | ≤100 |
| 9 | 重量 Weight | kg | 约 800 About800 |
